高位翻車機

點擊數:5238
產品類別: 產品展示排矸設備
產品描述:

產品詳情

高位翻車機主要技術參數：

序號	名稱				單位	數量及規格	數量及規格
1	高位翻車機	適用礦車型號				MGC1.7-6	MGC1.1-6
		每分鐘翻車數			輛	2	2
		生產能			t/h	煤180	煤120
		生產能			t/h	矸石326	矸石217
		卸載高度			mm	1670	1670
		卸載時礦車傾角			度	55	55
		轉臂翻轉角度			度	145	145
		液壓缸工作壓力			MPa	10	10
		翻轉液壓缸		內徑	mm	125	125
				行程	mm	952	952
				推力	KN	104	104
		復位油缸		內徑	mm	125	125
				行程	mm	160	160
				推力	KN	57	57
2	液壓站	電動機		型號		Y200L-4	Y225M-4
				轉數	R/min	1470	1470
				功率	KW	30	45
				形式		齒輪泵	齒輪泵
				最大流量	L/MIN	218	218
				最大壓力	Mpa	16	16
		油箱容積L			L	1000	1000
3	阻車器	允許阻車數量			輛	1	1
		軌距			mm	600	900
		允許阻爪最大工作位移			mm	60	60
		允許最大速度	空車（單車）		m/s	2.38	2.38
			煤車（單車）			1.4	1.4
			桿石車（單車）			1.2	1.2

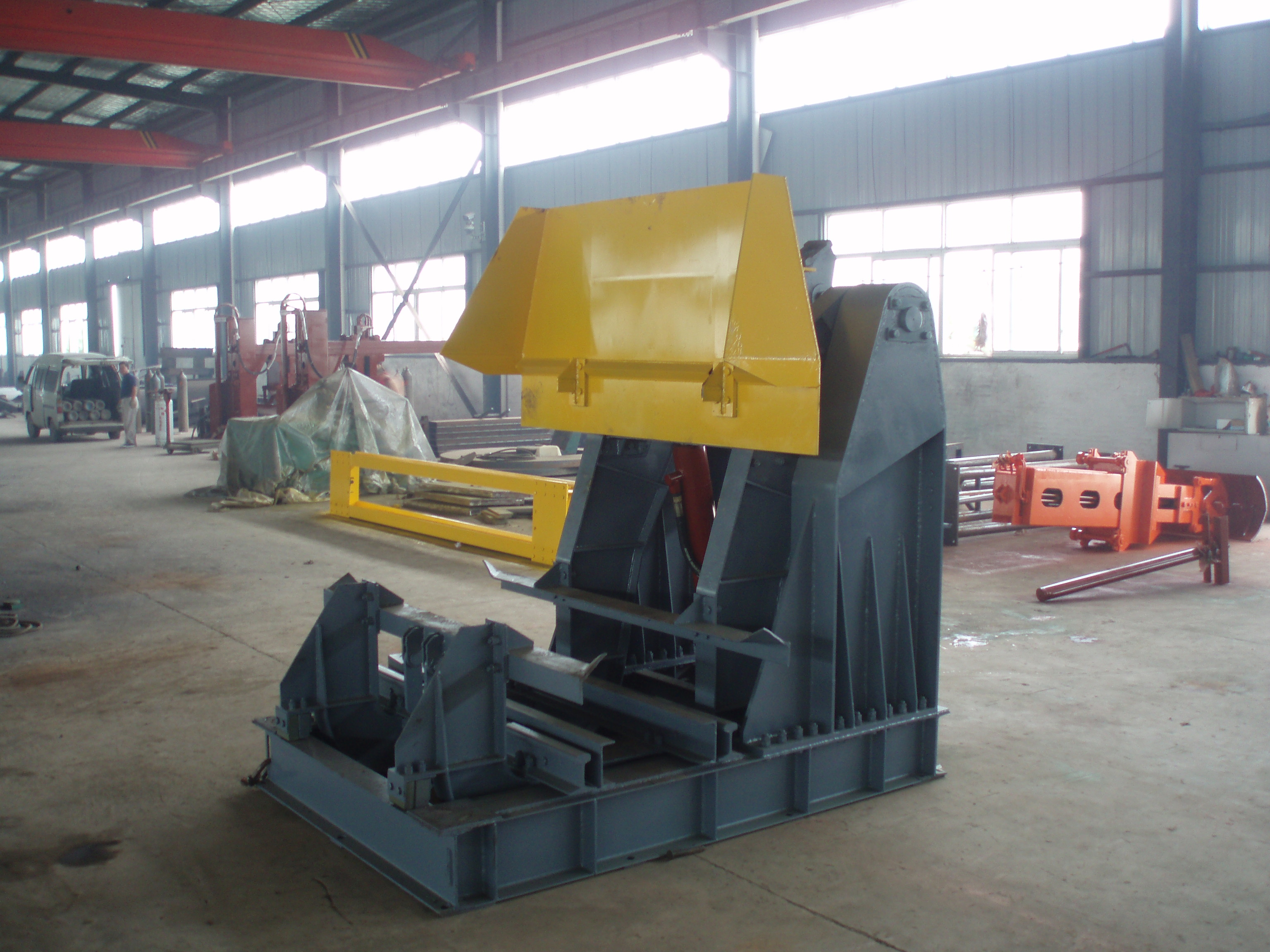

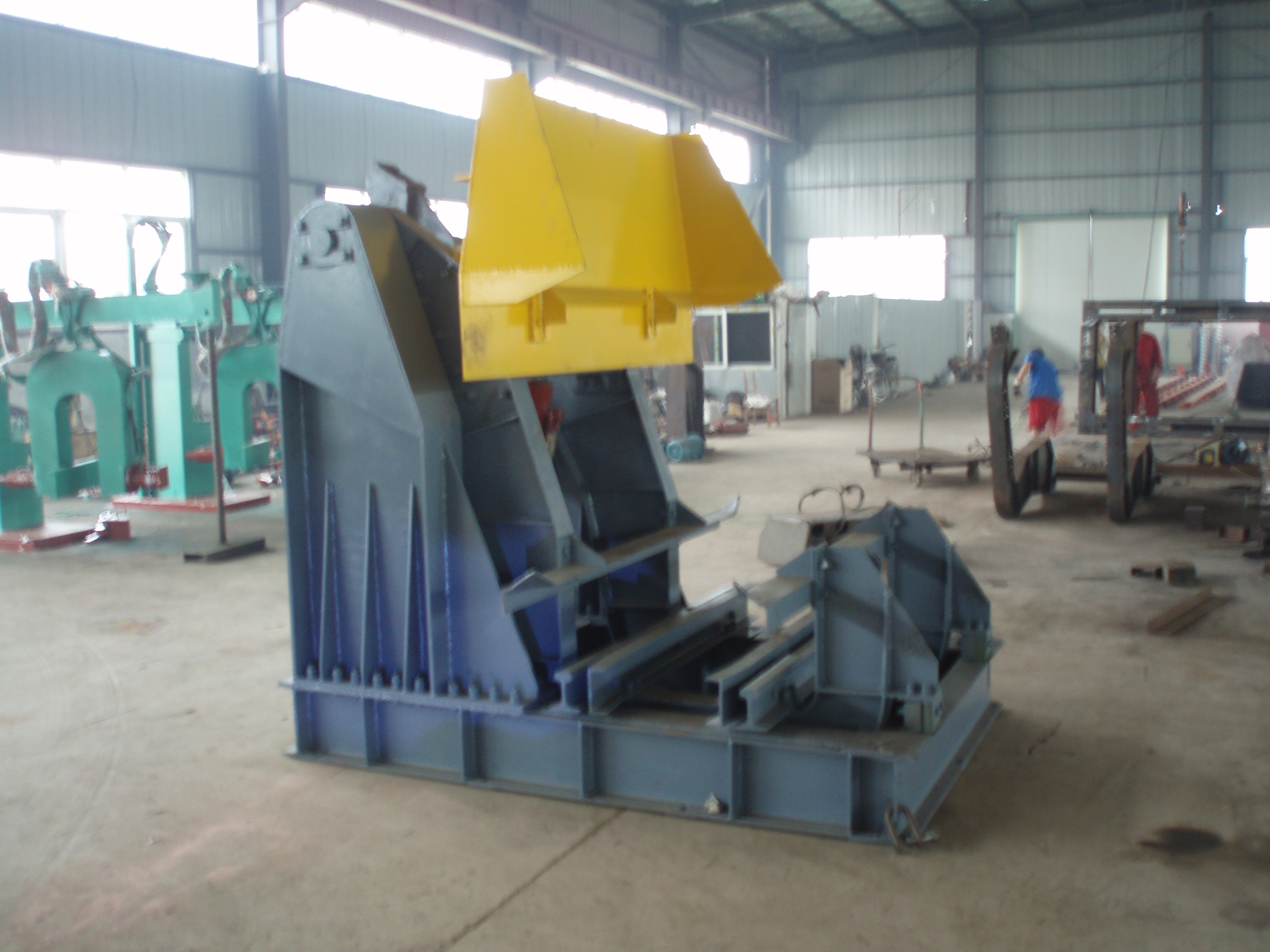

提升式牽引高位翻車機 提升式旋轉高位翻車機

提升牽引式高位翻車機技術參數：

序號	名稱			單位	數量及規格
1	高位翻車機	適用礦車型號			MGC1.7/9
		每分鐘翻車數		輛	1
		生產能力		t/h	煤90
		生產能力		t/h	矸石150
		卸載高度	基礎至煤擋	mm	3500
		卸載高度	軌面至煤擋	mm	3050
		卸載時礦車傾角		度	55
		液壓絞車	滾筒直徑	mm	400
			繩速	M/s	0.6
			提升力	KN	50
			鋼繩直徑	mm	20
			馬達總排量	mL/r	4365
			壓力	Mpa	16.3
2	液壓站	電動機	功率	KW	45
			電壓	V	380
			轉數	R/min	1475
		油泵	形式		CB100
			排量	mL/r	100
			額定壓力	MPa	20
		油箱容積		L	1000

提升旋轉式高位翻車機技術參數:

序號

名稱

單位

數量及規格

1

高位翻車機

適用礦車型號

MGC3-9

每分鐘翻車數

輛

1

生產能力

t/h

煤180

矸石324

卸載高度

mm

5000

卸載時礦車傾角

度

180

液壓絞車

滾筒直徑

mm

600

繩速

M/s

0.4

提升力

KN

120

翻轉馬達

排量

mL/r

355x2

壓力

Mpa

17

扭矩

Nm

1330

2

液壓站

電動機

功率

KW

90

電壓

V

380

轉數

R/min

980

油泵

形式

柱塞泵

排量

mL/r

250

最大壓力

MPa

31.5

油箱容積

L

1710
